Modellbauplan R2D2 im Maßstab 1:1

Modellbauplan zur Erstellung eines RC-fähigen Funktionsmodelles.

Viele Technische Zeichnungen (Konstruktionszeichnungen) im PDF-Format, unterteilt in Einzelteilzeichnungen und Baugruppenzeichnungen.



DXF-Dateien (zum Laserschneiden).

STL-Dateien (3-D-Druckteile - druckoptimiert).

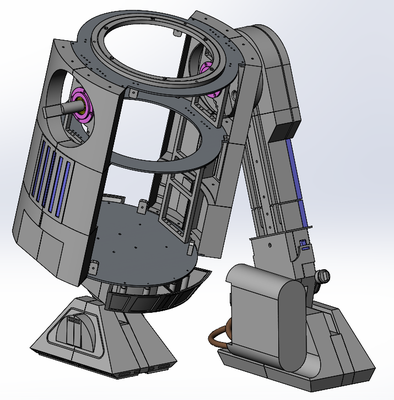

Viele 3-D-Ansichten und Schnittdarstellungen zum besseren Verständnis.



Der Plan ist sehr übersichtlich in einem Baukastensystem (Stücklistenähnlich) geführt.

Alle Teile Dreh – u. Fräßteile vollbemaßt!

Die Maßeinheiten sind Millimeter.



Maßstab des fertigen Modells 1:1





Mögliche Funktionen des fertigen Modells:

Beine vor/zurück schwenkbar

Kuppel drehbar



Maße des fertigen Modells: ca. 1080 mm hoch, ca. 718 mm breit, ca. 465 mm tief
