Modellbauplan Pionierpanzer Kodiak im Maßstab 1:8

Modellbauplan zur Erstellung eines RC-fähigen Funktionsmodelles.



 Panzer zum selber bauen-

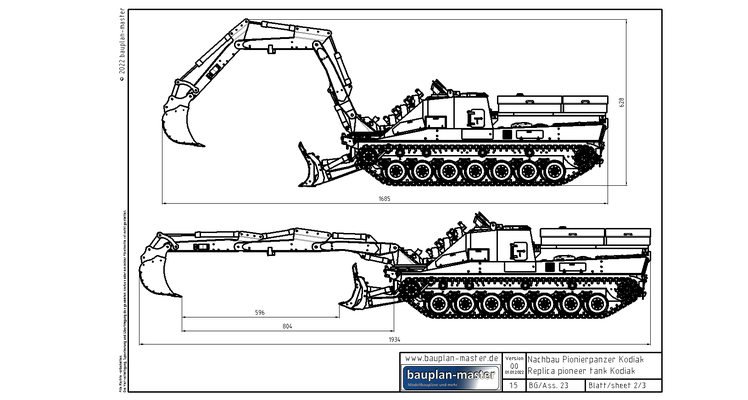

-     über 200 professionelle Technische Zeichnungen (Konstruktionszeichnungen) im PDF-Format

-     DXF-Dateien (geeignet für Laserschneiden)

-     Step-Dateien (geeignet für 3-D-Druck)

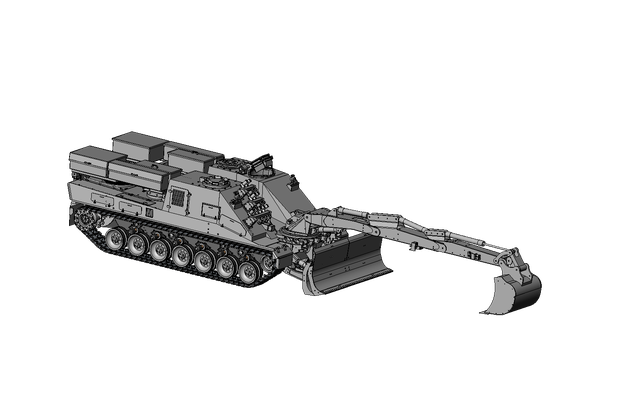

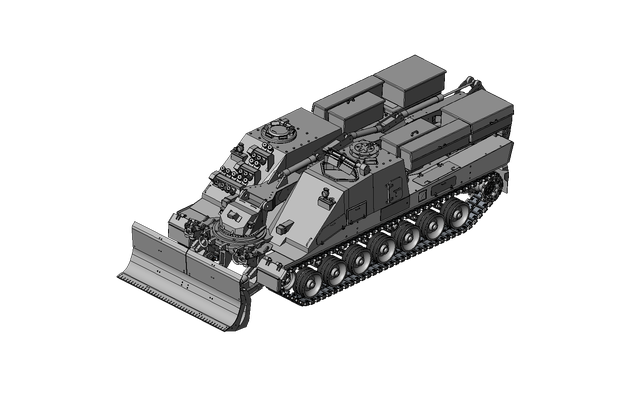

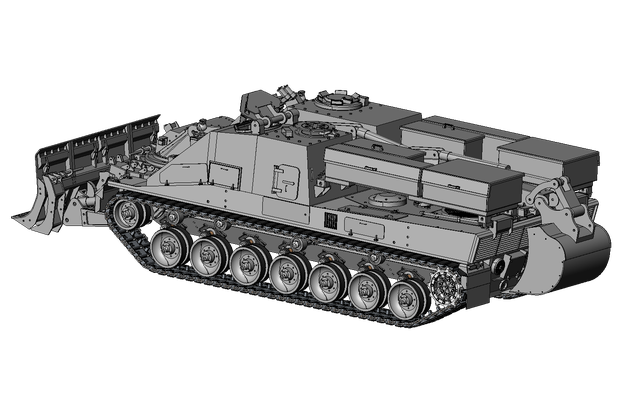

-     Viele 3-D-Ansichten und Schnittdarstellungen zum besseren Verständnis



Der Plan ist sehr übersichtlich in einem Baukastensystem (Stücklistenähnlich)

geführt und enthält u.a. viele (vollbemaßte) Dreh- u. Fräszeichnungen.



Unterteilung in Einzelteilzeichnungen und Baugruppenzeichnungen.



Die Maßeinheiten sind Millimeter.


Funktionen des fertigen Panzers:

-2 getrennte Kettenantriebe

-Baggerarm frei bewegen / drehen

-Räumschild heben und senken





Maße des fertigen Panzers: ca. 1300 mm lang und ca. 420 mm breit
